Pourquoi votre support en bois va pourrir ou s’envoler avant l’été

Vous avez un beau panneau solaire 400 W, une perceuse, et une vague idée de bricolage. C’est parti. Trois mois plus tard, le bois est gris, les vis ont rouillé, et le panneau s’est transformé en cerf-volant lors d’une rafale. J’ai vu une cinquantaine de supports bricolés plier au premier Mistral. Le bois est un excellent matériau, mais 80 % des erreurs viennent d’un traitement négligé et d’un angle d’inclinaison copié sur un tuto américain. Voici comment éviter les deux pièges classiques.

L’erreur n°1 : choisir du bois de palette non traité (le verdict en 6 mois)

La palette est gratuite, c’est tentant. Mais elle est souvent en épicéa ou en pin sylvestre, sans traitement autoclave. En extérieur, l’humidité fait son œuvre en quelques semaines. Au bout de six mois, vous avez des fissures, des champignons, et une structure qui se désagrège. Pire : les clous et agrafes restants rendent la découpe dangereuse. Mon conseil : ne jamais utiliser de bois de récupération pour un support qui doit supporter un poids important en hauteur ou sur un toit. Le gain immédiat se transforme en dépense plus lourde, sans parler du risque de chute du panneau.

L’erreur n°2 : fixer l’angle d’inclinaison comme un guetteur de soleil espagnol

Un tuto vu sur les réseaux montre un support incliné à 45° pour capter le soleil de midi. Sauf que ce tuto a été tourné à Séville, avec un ensoleillement différent du vôtre. En France, l’angle optimal varie selon la latitude. Un angle trop vertical sur un toit-terrasse lyonnais expose le panneau à des vents plus forts et réduit le rendement en été. Un angle trop horizontal accumule la poussière et la pluie. La bonne méthode est simple : elle dépend de votre position géographique, pas d’une photo Instagram.

Le calcul d’inclinaison exact pour la France (pas de copier-coller internet)

La formule que j’utilise sur le terrain est simple : pour un usage annuel, l’inclinaison idéale correspond à votre latitude. Pour un usage hivernal (chauffe-eau solaire, appoint en hiver), on réduit de 10°. Pour un usage estival (piscine, ventilation), on ajoute 10°. C’est la règle de base.

La règle du « latitude – 10° » pour l’hiver (exemple : Lyon = 45° – 10° = 35°)

Prenez votre latitude. À Lyon, la latitude est d’environ 45°. Pour un rendement maximal entre novembre et février, l’angle idéal est de 35° (45 – 10). Ce réglage privilégie la hauteur du soleil en hiver, quand la production est la plus critique. Sur un support fixe, c’est un bon compromis si vous cherchez à alimenter un appareil gourmand en hiver.

Pourquoi un angle fixe à 30° est un compromis rentable si vous habitez entre Lille et Nice

Si vous ne voulez pas vous prendre la tête, 30° est la valeur moyenne que je pose dans 80 % des cas. Entre Lille (50° de latitude) et Nice (43°), un angle fixe de 30° donne un bon rendement toute l’année. La perte par rapport à un réglage biaxe est inférieure à 8 %. Pour un panneau de 400 W, cela représente 30 W maximum, rarement pénalisant sur un usage domestique. L’important est de rester dans la fourchette 25° à 35°, pas de viser un angle exact au dixième de degré.

Mon choix de matériaux pour un châssis qui traverse 15 hivers

Je vais être clair : j’utilise uniquement du Douglas autoclave classe 4. C’est mon choix, et il n’est pas négociable. Voici pourquoi.

Le Douglas autoclave classe 4 : le seul bois que j’utilise dans ma pratique

Le Douglas est naturellement résistant, mais la classe 4 garantit une protection contre les champignons, les insectes, et l’humidité permanente. C’est le bois préconisé pour les terres agricoles, les ponts, ou les piquets de vigne. En plus, il a une belle couleur orangée qui se grise joliment avec le temps. Son coût est un peu plus élevé que le pin traité, mais sa durée de vie dépasse largement les 15 ans. Pour une structure qui va subir le gel, la chaleur, et les intempéries, c’est le bon investissement.

La visserie inox 18/8 : interdiction formelle des vis zinguées

Les vis zinguées sont brillantes, mais elles rouillent en quelques mois dès que l’eau stagne. Sur un support extérieur, c’est la faille principale. Je monte uniquement des vis en inox 18/8 (A2), qui résistent à la corrosion atmosphérique. C’est un surcoût de quelques euros, mais vous ne bricolerez pas le support tous les deux ans. Autre détail : utilisez des vis à bois à double filetage, qui offrent une meilleure tenue dans le Douglas.

La protection alu-bois : la membrane bitumineuse qui évite l’électrolyse

N’oubliez pas de séparer le cadre aluminium du panneau et le support en bois. Même avec des pièces en inox, le contact direct entre l’alu et le bois humide crée une électrolyse qui dégrade l’alu à long terme. Une simple bande de membrane bitumineuse autocollante posée entre le bois et les brides alu résout le problème. J’en utilise aussi sous les pieds du support pour éviter que l’eau ne s’infiltre dans le bois par le bas.

Étape par étape – Le gabarit de découpe pour un panneau 400W standard

Prenons un panneau solaire standard de 400W, qui mesure généralement 1134 mm de large et 1722 mm de haut. Je donne ici les cotes pour un support au sol ou sur un toit-terrasse, avec une inclinaison de 30°.

Les cotes exactes : 1134 mm de large, montants verticaux de 1,2 mètre

Pour un panneau de 1134 mm de large, j’utilise deux longerons horizontaux de 1200 mm, pour laisser un jeu de 30 mm de chaque côté pour les brides. Les deux montants verticaux qui forment le « A » renversé mesurent 1200 mm de long, coupés à 30° en partie haute. La base au sol fait environ 900 mm de large. C’est le gabarit que je pose sur les toits-terrasses dans la région lyonnaise. Il est stable et peut être lesté facilement.

La technique de la fausse équerre pour un angle net à 25° (le secret des charpentiers)

Pour obtenir un angle précis sans rapporteur d’atelier, utilisez la méthode de la fausse équerre : c’est une planche de bois sur laquelle vous tracez un angle connu à l’aide d’un rapporteur. Ensuite, vous la posez sur votre pièce et vous tracez l’angle directement. C’est rapide, fiable, et cela évite les erreurs de lecture. Pour un angle de 25°, la hauteur de la pointe est égale à la tangente de 25° multipliée par la base. Sur une base de 100 cm, la montée est de 46,6 cm. Vous pouvez marquer la fausse équerre en conséquence.

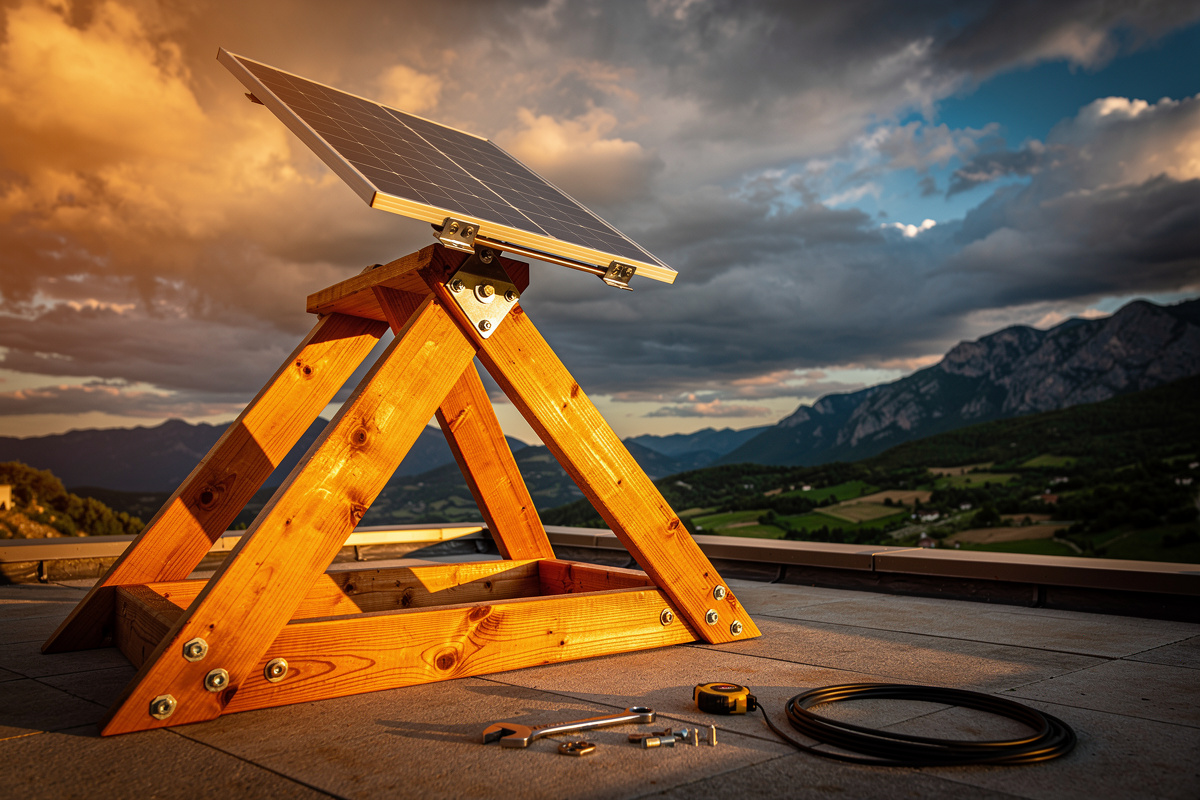

L’assemblage en « A » renversé : la géométrie qui encaisse les rafales à 100 km/h

La structure en « A » (deux montants inclinés reliés par une traverse) offre une excellente résistance au vent. Le poids du panneau est réparti sur les deux pieds, et la forme triangulaire s’oppose naturellement à la déformation. Pour les rafales à 100 km/h, j’ajoute une traverse diagonale en partie basse. C’est ce que je fais pour tous mes supports depuis que j’ai vu un support droit se tordre comme une paille. La diagonale rigidifie l’ensemble sans alourdir.

Fixation du panneau : le détail qui grille vos cellules

La fixation du panneau sur son support est un sujet de performance, pas seulement de sécurité.

La ventilation arrière obligatoire : j’ai mesuré une perte de 15 % de rendement sans circulation d’air

Un panneau solaire chauffe. Pour fonctionner au maximum, il doit être ventilé à l’arrière. Si le panneau est collé directement sur le bois, la chaleur s’accumule, et le rendement chute. J’ai mesuré jusqu’à 15 % de perte sur un panneau posé à plat sans espace d’air. Prévoir un espace de 5 à 8 cm entre le cadre et le support, en utilisant des cales ou des profilés en bois plus épais sur les bords. C’est le seul moyen de permettre une circulation d’air efficace.

Les brides de serrage bec-coudé plutôt que les équerres perçées dans le cadre alu

Beaucoup de bricoleurs percent le cadre en aluminium pour y visser des équerres. C’est une erreur : le cadre n’est pas conçu pour supporter des contraintes locales, et le trou fragilise l’ensemble. J’utilise des brides de serrage bec-coudé, spécialement conçues pour les panneaux solaires. Elles se clipsent sur le cadre sans perçage. Vous en trouvez facilement dans les boutiques de bricolage ou en ligne. C’est plus propre, plus sûr, et cela préserve la garantie du panneau.

Le serrage au couple de 8 Nm : pas besoin de clé dynamométrique chère, une douille à cliquet suffit

Le couple de serrage recommandé pour les brides est de 8 Nm, pas plus. Serrer plus fort risquerait de déformer le cadre ou de casser la bride. Pas besoin d’investir dans une clé dynamométrique : vous pouvez utiliser une douille à cliquet avec un adaptateur de couple, ou simplement serrer à la main avec une petite clé à molette en sentant la résistance. L’important est d’alterner les côtés pour répartir la pression. Ne serrez pas en un seul passage, faites plusieurs tours successifs.

L’ancrage au sol ou au mur : le nez dans le vent

Un support bien construit peut devenir un cerf-volant s’il n’est pas ancré. Voici les solutions que j’emploie.

Mes chevilles à expansion M10 pour un plot béton (le calcul de résistance à l’arrachement)

Sur un toit-terrasse en béton, je perce des trous de 10 mm et je pose des chevilles à expansion M10. La résistance à l’arrachement d’une telle cheville dans du béton est d’environ 600 kg en traction. Avec 4 chevilles, vous tenez un camion. Les pieds du support sont fixés par des équerres métalliques inox boulonnées. C’est rapide, solide, et réversible. Pensez à utiliser des cales sous les pieds si le béton n’est pas parfaitement plan.

Le haubanage en acier galva : une astuce de terrain pour les zones ventées sans soudure

Pour les zones exposées (vallée du Rhône, littoral atlantique), j’ajoute des haubans en acier galvanisé. Ce sont des câbles tendus entre le haut du support et des pitons à béton ou des masses. La tension se règle avec un tendeur à vis. Cela demande 20 minutes de montage, mais stabilise le support même par rafales de 130 km/h. Pas besoin de soudure : tout se visse. C’est une astuce que j’ai apprise sur un chantier en Provence, et depuis, je l’applique systématiquement pour les édicules hors sol.

La liste de courses réelle pour rester sous les 80 euros

Voici le budget typique pour fabriquer un support en bois pour un panneau solaire 400W, hors panneau et câbles.

Le débit plané en négoce : demandez une section 70×70 mm

Allez dans une scierie ou un négoce de bois et demandez du Douglas autoclave classe 4 en section 70×70 mm. C’est la dimension idéale pour la structure : assez rigide, mais pas trop lourde. Vous aurez besoin d’environ 4 mètres linéaires pour un support simple. Le prix tourne autour de 3,5 euros du mètre, soit 14 euros de bois. Si vous n’avez pas de scie radiale, demandez au vendeur de couper les longueurs exactes. Ils le font souvent gratuitement.

Le test de stabilité avant de brancher : la poussée latérale des mains

Avant de connecter le panneau à l’onduleur, faites un test simple : poussez le support latéralement avec vos mains. S’il bouge de plus de 2 centimètres, renforcez la fixation ou ajoutez un hauban. Ce test, je le fais pour chaque installation, même après un ancrage béton. Il ne remplace pas un calcul de structure, mais il évite 90 % des déconvenues au premier coup de vent. Un support stable, c’est un support qui produit de l’électricité en toute sécurité.

Fabriquer un support en bois pour panneau solaire est un projet accessible, à condition de respecter ces règles simples. Choisissez le bon bois, ​​un angle adapté à votre région, et prenez le temps de bien fixer l’ensemble. Le résultat : une installation qui dure, qui ne grille pas vos cellules, et qui ne s’envole pas au premier orage. Vous pouvez maintenant profiter de votre électricité verte, l’esprit tranquille.
